一什么是法蘭？

法蘭是一種盤狀零件，在管道工程中最為常見，法蘭都是成對使用的。在管道工程中，法蘭主要用于管道的連接。在需要連接的管道，各種安裝一片法蘭盤，低壓管道可以使用絲接法蘭，4公斤以上壓力的使用焊接法蘭。兩片法蘭盤之間加上密封點，然后用螺栓緊固。不同壓力的法蘭有不同的厚度和使用不同的螺栓。水泵和閥門，在和管道連接時，這些器材設備的局部，也制成相對應的法蘭形狀，也稱為法蘭連接。凡是在兩個平面在周邊使用螺栓連接同時封閉的連接零件，一般都稱為“法蘭”，如通風管道的連接，這一類零件可以稱為“法蘭類零件”。但是這種連接只是一個設備的局部，如法蘭和水泵的連接，就不好把水泵叫“法蘭類零件”。比較小型的如閥門等，可以叫“法蘭類零件”。

二法蘭是怎樣的一種連接方式？

法蘭連接是管道施工的重要連接方式。法蘭連接使用方便，能夠承受較大的壓力。
在工業管道中，法蘭連接的使用十分廣泛。在家庭內，管道直徑小，而且是低壓，看不見法蘭連接。如果在一個鍋爐房或者生產現場，到處都是法蘭連接的管道和器材。
法蘭連接就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，兩個法蘭盤之間，加上法蘭墊，用螺栓緊固在一起，完成了連接。有的管件和器材已經自帶法蘭盤，也是屬于法蘭連接。
法蘭一般分螺紋連接(絲接)法蘭和焊接法蘭。低壓小直徑有絲接法蘭，高壓和低壓大直徑都是使用焊接法蘭，不同壓力的法蘭盤的厚度和連接螺栓直徑和數量是不同的。
根據壓力的不同等級，法蘭墊也有不同材料，從低壓石棉墊、高壓石棉墊到金屬墊都有。

三法蘭的標準都有哪些？

國際上管法蘭標準主要有兩個體系，即以德國DIN(包括原蘇聯)為代表的歐洲管法蘭體系和以美國ANSI管法蘭為代表的美洲管法蘭體系。

我國的法蘭標準也是沿用歐洲的法蘭體系。

除此之外，還有日本JIS管法蘭，但在石油化工裝置中一般僅用于公用工程，而且在國際上影響較小。

四法蘭的材質都有哪些？

根據法蘭的使用環境的要求不同，法蘭有鍛鋼、WCB碳鋼、不銹鋼、316L、316、304L、304、321、鉻鉬鋼、鉻鉬釩鋼、鉬二鈦、襯膠、襯氟材質。

316L材質，2520等不銹鋼和雙相鋼系列，具有防銹，防腐蝕等功能，用在要求比較苛刻的工況環境中，如海水，化工管道等。

現在隨著產業的細分，生產銷售的專業化，出現很多專業做不銹鋼法蘭生產廠家，以及專業做碳鋼法蘭的法蘭廠家。

五法蘭的壓力等級

Class美標系列公稱壓力等級采用Class表示，包括以下六個等級：

Class150、Class300、Class600、Class900、Class1500、Class2500。法蘭的

歐標體系，壓力等級采用PN表示，包括

PN2.5 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160等。

LB與PN是壓力等級，不是簡單的壓力單位，就是LB可與MPa相互換算，但是LB與PN是不能簡單的換算的。因為壓力等級本身就應該是無次的，只是不同的等級標準，互換時除了要考慮LB與MPa的換算關系，大概是MPa=0.007×LB。
HG/T20592-2009與HG/T20592-97法蘭標準中公稱壓力的區別。壓力換算公式：1巴（bar)=100000帕（Pa)=10牛頓/平方厘米=0.1MPa（MPa就是兆帕）是國際標準組織定義的單位。在HG/T20592-2009法蘭標準中壓力為PN16，與HG/T20592-97法蘭標準中壓力PN1.6的壓力是相同的，即我們平時所說的16公斤壓力。
2009版公稱壓力是按bar為單位，97版公稱是按MPa為單位，16bar=1.6MPa。

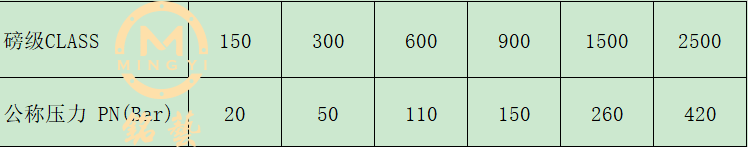

公稱壓力等級對照表：
